Выключатели нагрузки - применение, преимущества

Выключатели нагрузки используются для ручного включения и отключения электрических цепей под нагрузкой. Основная функция устройства — коммутация тока в пределах допустимых значений, без разрушения контактов и риска для обслуживающего персонала.

В отличие от автоматических выключателей, выключатель нагрузки не обладает функцией защиты от короткого замыкания и перегрузки, но обеспечивает надёжное размыкание цепи при рабочем токе.

Такие устройства широко применяются в низковольтных распределительных системах для создания видимого разрыва цепи.

Это важно как при плановом обслуживании, так и при необходимости быстрого отключения конкретной линии без воздействия на другие участки сети.

Выключатели нагрузки устанавливаются в этажных щитах, распределительных шкафах, вводных устройствах, на объектах жилой и коммерческой застройки, а также в промышленности.

Принцип действия и особенности конструкции

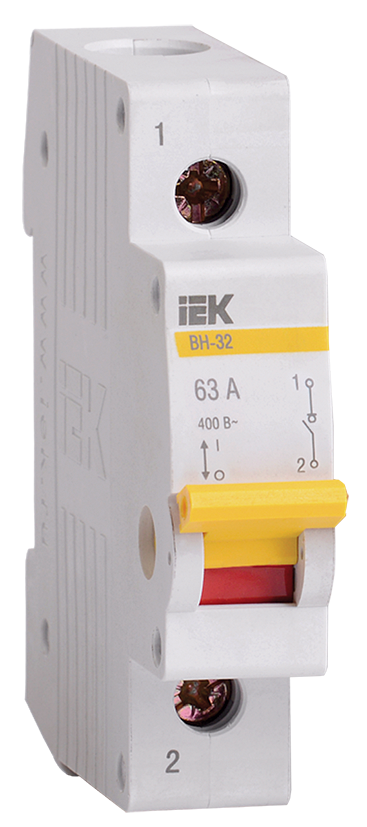

Выключатель нагрузки представляет собой модульное устройство, которое устанавливается на стандартную DIN-рейку. Внутри корпуса размещены подвижные и неподвижные контакты, механизм включения и дугогасительная система. При отключении контакты размыкаются, а возникающая дуга гасится в пределах устройства, исключая перегрев и повреждение токоведущих частей.

Устройство рассчитано на многократные циклы включения и отключения. Конструкция предусматривает наличие индикатора положения контактов, а также возможность пломбирования в отключенном состоянии. Контактная группа выполнена из сплавов с высокой проводимостью и стойкостью к эрозии, что обеспечивает длительный ресурс работы.

Преимущества использования

Выключатели нагрузки имеют ряд эксплуатационных преимуществ. Основное из них — обеспечение безопасной коммутации под нагрузкой без применения дополнительного оборудования. Устройство исключает необходимость использования автоматических выключателей или предохранителей там, где требуется только отключение, без защиты.

Другим преимуществом является простота конструкции. Отсутствие сложных защитных компонентов повышает надёжность работы и снижает вероятность ложных срабатываний. Выключатель нагрузки также обладает высокой механической износостойкостью — до 10 000 циклов включения/отключения в стандартных условиях.

Дополнительный плюс — визуальный контроль состояния. Пользователь всегда видит, разомкнута ли цепь, что особенно важно в обслуживании и в условиях многоканальной разводки. Также стоит отметить совместимость с другим модульным оборудованием — устройства легко интегрируются в существующие системы распределения.

Области применения

Выключатель нагрузки (мини-рубильник) применяется в тех случаях, когда необходимо ручное управление цепями без автоматической защиты. Это могут быть вводы в щитах, отключение отдельных групп потребителей, управление освещением, электроплитами, розеточными группами, насосами и другим оборудованием.

Устройство востребовано в жилых, коммерческих и производственных электросетях. В промышленности часто используется как дополнительное отключающее устройство для линий с тяжёлым пуском или нестабильными нагрузками.

Также выключатели нагрузки могут использоваться в качестве резервных или аварийных коммутационных элементов в составе щитов автоматического ввода резерва (АВР).

Классификация и технические параметры

Выключатели нагрузки классифицируются по количеству полюсов, номинальному току и типу подключения. Наиболее распространены однополюсные, двухполюсные и четырёхполюсные исполнения.

Номинальный ток варьируется от 16 до 125 А, что позволяет подобрать устройство для различных задач — от управления одной группой освещения до отключения целого ввода в распределительном щите.

Монтаж осуществляется на DIN-рейку, ширина корпуса зависит от количества полюсов. Подключение производится винтовыми клеммами, допускается использование наконечников.

Конструкция обеспечивает устойчивость к дуговым разрядам и перегреву при допустимых рабочих токах. Выключатели соответствуют требованиям ГОСТ и международных стандартов по коммутационной аппаратуре.
